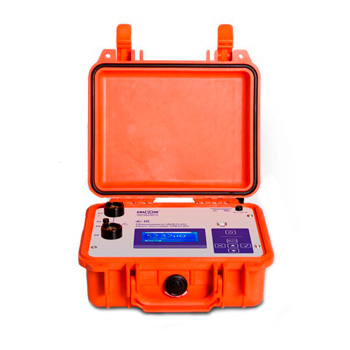

Описание микроомметра МИКО-21:

Измерение переходных сопротивлений цепей электрооборудования в диапазоне 0,1 мкОм ÷ 2 Ом с самой низкой погрешностью ±0,05%.

• Контактов высоковольтных выключателей,
• Разъединителей, отделителей и короткозамыкателей,
• Комплектных распределительных устройств,
• Контактных соединений,
• Сварных швов и др.

Проведение измерений на нормируемом токе до 200А.

Одна из проблем при измерении переходных сопротивлений с приемлемой погрешностью, связана с наличием окисных пленок между контактируемыми поверхностями.

Для контроля такого рода погрешности в международном стандарте МЭК 60694 "Общие спецификации для высоковольтных распределительных устройств" (Международная Электротехническая Комиссия (IEC)) содержится указание на то, что при измерении электрического сопротивления главной цепи высоковольтного выключателя сила измерительного тока должна быть от 50А до тока его номинального значения.

В паспортных данных многих зарубежных выключателей сила измерительного тока чаще всего ограничена конкретными значениями: 100А и 200А.

В микроомметре МИКО-21 пользователь может задать силу тока несколькими способами:

• Выбрать из ряда установленных значений: 10А, 50А, 100А и 200А;
• Задать автоматический режим выбора силы измерительного тока;
• Выбрать режим ручного задания измерительного тока, в диапазоне от 1 до 200А с шагом 1А

• Технические характеристики микроомметра МИКО-21:

  Параметр	Значение
  Диапазон измерений сопротивления	от 0,1 мкОм до 2 Ом
  Диапазон силы измерительного тока, А	1 ÷ 200
  Погрешность измерения	± 0,05%
  Время измерения в режиме 1, с:	не более 2,0
  Время измерения в режиме 2 на баковых выключателях, с:	10 ÷ 30
  Время измерения в режиме 3 на баковых выключателях с экономией заряда аккумулятора, с:	5 ÷ 15
  Продолжительность непрерывной работы (в нормальных условиях) не менее, ч	8
  Количество измерений (в нормальных условиях) не менее, шт	500
  Дисплей прибора	Сенсорный цветной графический, 480х272 точек
  Типы каналов передачи данных	USB/USB Flash
  Сетевое напряжение электропитания, В	от 90 до 242 (переменного тока) от 127 до 300 (постоянного тока)
  Потребляемая мощность не превышает, Вт	60
  Степень защиты прибора в рабочем положении	IP40
  Степень защиты прибора в транспортном положении	IP64
  Температурный диапазон эксплуатации,ºС	-20 ÷ +50
  Масса измерительного блока не более, кг	3,1
  Габаритные размеры, мм	270х250х130

  №	Наименование, Индекс	Применение	Фото	Количество
  1	Измерительный блок МИКО-21 СКБ139.00.00.000	Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.		1
  2	Комплект №2 СКБ039.27.00.000	Измерительные кабели с зажимом типа «крокодил» (захват до 50 мм.) Содержат токовый и потенциальный провод. Рекомендованы для выключателей до 10 кВ. Длина 2 м. Масса 1,12 кг. В комплекте - 2 шт.		1
  3	Сетевой кабель СКБ018.09.00.000	Для подключения прибора к сети электропитания, а также для заряда аккумулятора прибора через встроенное зарядное устройство. Длина 2 м.		1
  4	Провод заземления СКБ010.01.00.000	Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50 А. Длина 2 м.		1
  5	Шунт 75 ШСМ МЗ 75А-0,5	Шунт для поверки работоспособности микроомметра МИКО-21.		1
  6	Предохранители ВП2Б-1В-2А	Для защиты источника питания.		2
  7	Сумка СКБ126.06.00.000	Удобная, прочная и износостойкая сумка для транспортировки кабелей, документации и прочих дополнительной комплектации.		1

• Комплект поставки МИКО-21

  №	Наименование, Индекс	Применение	Фото	Количество
  1	Измерительный блок МИКО-21 СКБ139.00.00.000	Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр.		1
  2	Комплект №2 СКБ039.27.00.000	Измерительные кабели с зажимом типа «крокодил» (захват до 50 мм.) Содержат токовый и потенциальный провод. Рекомендованы для выключателей до 10 кВ. Длина 2 м. Масса 1,12 кг. В комплекте - 2 шт.		1
  3	Сетевой кабель СКБ018.09.00.000	Для подключения прибора к сети электропитания, а также для заряда аккумулятора прибора через встроенное зарядное устройство. Длина 2 м.		1
  4	Провод заземления СКБ010.01.00.000	Для заземления корпуса прибора. Оканчивается струбциной и наконечником под винт. Номинальный ток 50 А. Длина 2 м.		1
  5	Шунт 75 ШСМ МЗ 75А-0,5	Шунт для поверки работоспособности микроомметра МИКО-21.		1
  6	Предохранители ВП2Б-1В-2А	Для защиты источника питания.		2
  7	Сумка СКБ126.06.00.000	Удобная, прочная и износостойкая сумка для транспортировки кабелей, документации и прочих дополнительной комплектации.		1
